、粘度等參數的影響。無可動機械零件
，因此可靠性高
，維護量小。儀表參數能長期穩定
。渦街流量計采用壓電應力式傳感器,可靠性高
，可在-20℃～+250℃的工作溫度范圍內工作。有模擬標準信號,也有數字脈沖信號輸出
，容易與計算機等數字系統配套使用
，是一種比較先進、理想的測量?jī)x器
。
原理

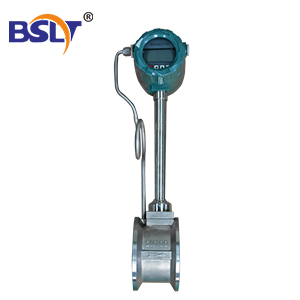

渦街流量計是根據卡門（Karman）渦街原理測量氣體、蒸汽或液體的體積流量
、標況的體積流量或
質量流量的體積流量計
。并可作為流量
變送器應用于自動化控制系統中。
該儀表采用先進的差動技術
，配合隔離
、屏蔽、濾波等措施
，克服了同類產品抗震性差
、小信號數據紊亂等問題，并采用了獨特的傳感器封裝技術和防護措施，保證了產品的可靠性
。產品有基本型和復合型兩種型式
，基本型測量單一流量信號；復合型可同時實現溫度
、壓力
、流量的測量。每種型式都有整體
、分體結構
，以適應不同的安裝環境。
渦街流量計的測量原理飽和蒸汽流量測量在80年代人們普遍采用標準孔板流量計
，但從
流量?jī)x表發展?fàn)顩r來看
，孔板流量計盡管其歷史悠久
、應用范圍廣
；人們對它的研究也最充分，試驗數據最完善
，但用標準孔板流量計來測量飽和蒸汽流量
，它仍存在一些不足之處：其一，
壓力損失較大
；其二
，導壓管、三組間及連接接頭容易泄漏
；其三
，
量程范圍小，一般為3比1
，對流量波動較大易造成測量值偏低
。而渦街流量計具有結構簡單，渦街變送器直接安裝于管道上
，克服了管路泄漏現象
。另外
，渦街流量計的壓力損失較小
，量程范圍寬，對飽和蒸汽測量
量程比可達30比1
。因此
，隨著渦街流量計
測量技術的成熟
，渦街流量計的使用越來越受到人們的青睞
。
渦街流量計是應用流體振蕩原理來測量流量的，流體在管道中經過渦街流量變送器時，在三角柱的旋渦發生體后上下交替產生正比于流速的兩列旋渦
，旋渦的釋放頻率與流過旋渦發生體的流體平均速度及旋渦發生體特征寬度有關
，可用下式表示：
f=Stv/d
式中:f為旋渦的釋放頻率，Hz
；v為流過旋渦發生體的流體平均速度
，m/s；d為旋渦發生體特征寬度
，m
；St為斯特羅哈數，無量綱
，它的數值范圍為0.14－0.27
。
St是雷諾數的函數，St=f（l/Re）
。
當雷諾數Re在102~105范圍內
，St值約為0.2，因此
，在測量中
，要盡量滿足流體的雷諾數在102~105，旋渦頻率f=0.2v/d
。
由此可知
，通過測量旋渦頻率就可以計算出流過旋渦發生體的流體平均速度v，再由式q=vA可以求出流量q
，其中A為流體流過旋渦發生體的截面積
。應用場合 發電及熱電聯產
、供熱行業
；航空、航天
、造船
、核能及兵器行業；機械
、冶金
、煤礦及汽車制造行業；石油
、化工行業
；醫藥、食品及煙灑制造行業
；森工
、農墾及輕工行業等。
